隨著科技的不斷進步，PCB和連接線纜變得越來越復雜，通道數也不斷的增加來提高信號傳輸帶寬，不論是顯示還是汽車連接，通常高頻信號傳輸通道都會有2個以上差分通道，很多標準產品會使用4個差分通道。這讓傳統具備一對差分通道測試能力的TDR面臨著困境，為了拓展TDR測試速度和通道測試能力，射頻開關（Multiplexer）矩陣就起到了至關重要的作用了。Sequid TDR作為專業的TDR生產商當然也順應時代的潮流推出了TDR+Multiplexer的組合幫助客戶更快速高效的進行多通道的阻抗測試。

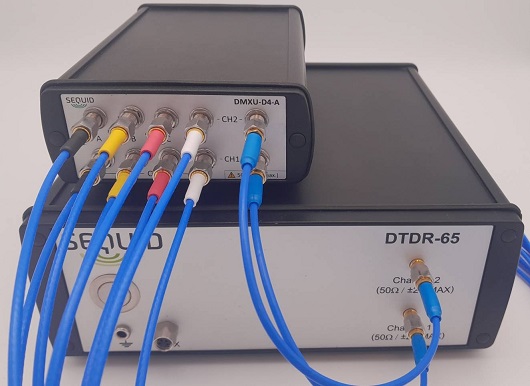

Sequid DTDR65+DMUX-D4的阻抗測量系統特點是使用微機電開關矩陣，減少了測試過程的噪音干擾，同時切換速度比傳統機械射頻開關效率更高，最重要是測量結果和單通道差分測試保持高度一致。

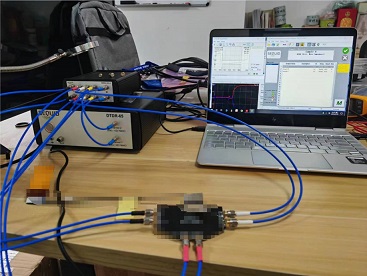

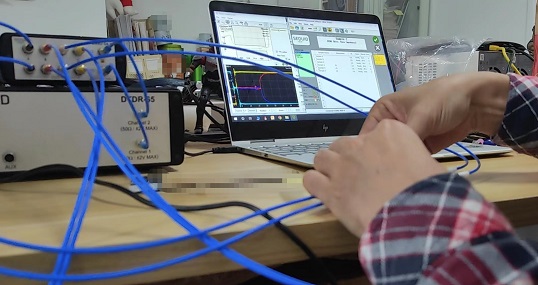

針對多通道阻抗測試我們做了相應的實驗，首先通過對每個通道進行OSL的校準讓每個通道保持良好的測試狀態，校準完成后相關測試夾具來連接DMUX的不同差分通道。無需額外的軟件編程，分配給不同夾具端口不同通道，這樣令每個通道都成為獨立的被測物，擁有獨立的介電常數及阻抗測試模板，平均每個通道測試時間<1s。

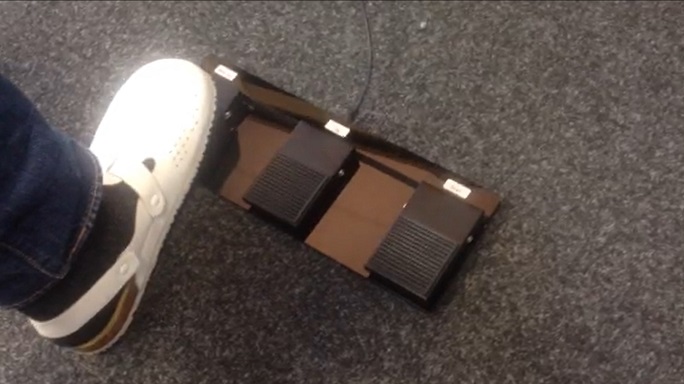

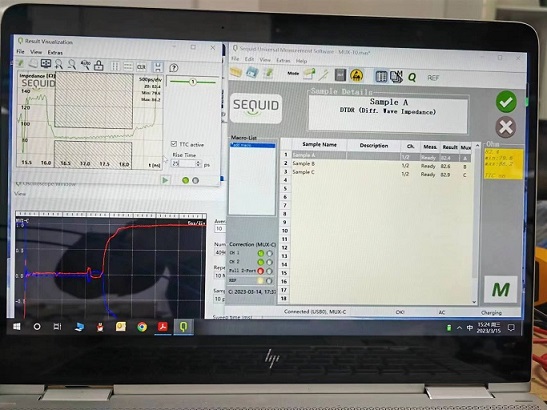

在實際生產測試時，DTDR65+DMUX還可以創建立宏文件，讓每個多通道被測物的測試數據和判決都自動完成。按客戶的需求掃描序列號，或直接自動編號#1，#2，這些都無需再次進行二次開發。更有創意的是，手腳并用在這個TDR里體現得淋漓盡致，操作員可以用雙手更換產品，通過腳踏板踩踏完成測量，無需再占用一只手來進行鼠標操作。

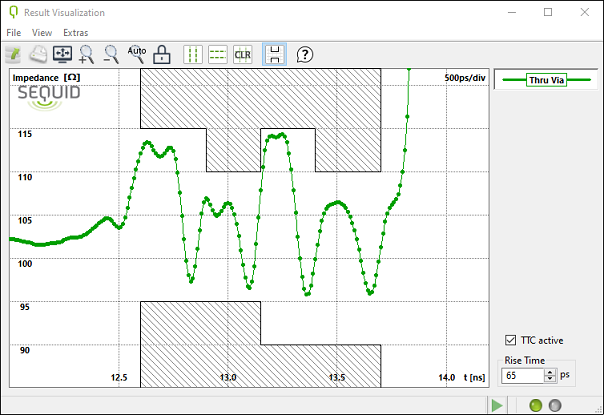

當面對一些特殊的電路走線或者線纜時，還可以根據走線的阻抗變化來編輯測試模板，讓一些含感抗或容抗特性的不規則線路也可以通過TDR來判斷pass/fail，特別是一些在汽車上的應用，同時通過數學運算最短上升時間可設置到25ps。
除了這些功能以外，當然DTDR65還可以進行共模差模阻抗測量、差分S11測量、兩端口s參數測量、介電常數測量等特殊的應用，也是根據不同客戶的需求進行選擇。
DTDR65+DMUX-4的組合是現今TDR可選性如此之小的情況下，純TDR測量的一個非常優越的選擇，同時解決了多通道、效率及精度的問題。
